381型電動執行器特點

1.執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4~20mA（或DC1~5V）信號和對應的電源即可工作。內設接線端子，接線極為簡單方便。
2.執行器的關鍵部件一控制器，采用先進的混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小，可靠性高。
3.驅動量的反饋檢測采用高性能導電塑料電位器，分辨率<0.4%。
4.用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）
5.用狀態選擇開關可以設定（正、反動作。）
6.用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）
7.調整工作零點（始點）和行程（終點）簡單易行。
8.當突然斷電時，能確保閥芯自鎖。
9.采用同步皮帶轉動，有效降低了噪音。
10.延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

381型電動執行器基本參數

電源	單相AC110V 50/60HZ；AC220V50/60HZ；AC240V 60HZ 三相AC380V50HZ 直流DC24V.DC36V.DC48V
耗電功率（額定負載時）	規格A型執行器50VA； 規格B型執行器150VA； 規格C型執行器220VA。
輸入信號	DC4~20mA或DC1~5V。
輸出信號	DC4~20mA（負載電阻礙500Ω以下）
控制精度	基本誤差：±1%；回差≤1%；死區≤1%。
工作行程調整范圍“零點”	±25%；
工作行程調整范圍“行程”	20%~100%。
外部配線	輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。 普通型（S型）執行器 電源電纜：3芯S=1.5mm2 信號電纜：4芯S=1.5mm2 電纜引入口：2-M20×1.5

381型電動執行器技術參數

型號	額定輸出力N	速度mm/s	大行程
381LSA-08 381LXA-08	800 800	4.2 4.2	30
381LSA-20 381LXA-20	2000 2000	2.1 2.1
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60
381LSB-50 381LXB-50	5000 5000	1.7 1.7
381LSC-65	6500	2.8	100
381LSC-99	10000	2.0
381LSC-160	16000	1.0

381型電動執行器結構圖

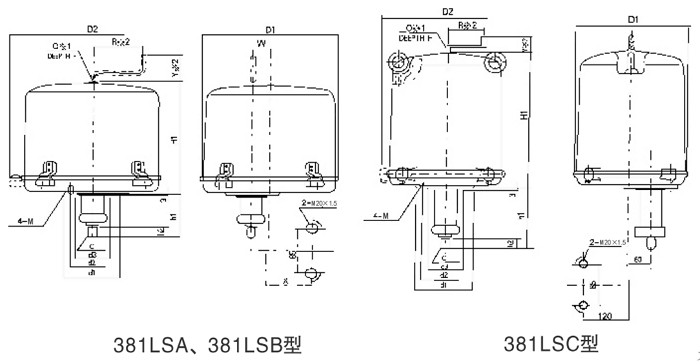

381型電動執行器安裝尺寸

型號	D1	D2	H1	h1	h2	d1	d2	d3	C	K	M	W	Y ※2	Q ※1	F	R ※2	X	重量 kg
381LSA	225	260	200	78	18	90	70	55	M14 xl.5	15	M8	28	87	10	12	80	75	12
381LSB	255	290	280	125	31	125	102	70	M18 x 1.5	18	M10	45	90	10	15	100	91	22
381LSC	310	360	415	175	31	150	125	85	M22 xl.5	24	M12		90	10	15	160	120	55

381型電動執行器單相AC220V接線圖

381型電動執行器單相AC220V接線圖

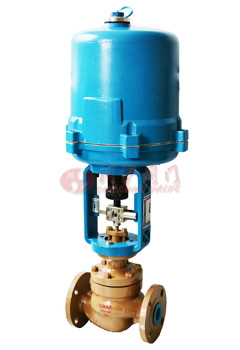

381型電動執行器和調節閥組裝
