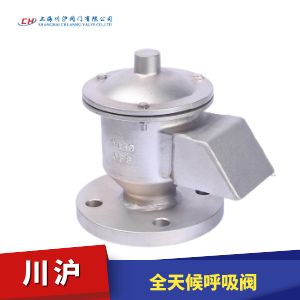

全天候呼吸閥為閥座相互重疊的重力式結構。其特點是閥盤與閥座之間采用帶空氣墊的軟接觸，氣密性好，不易結霜凍結，適宜于寒冷的地區使用。
全天候呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,該閥設計合理,結構簡單,使用方便，是儲罐的必備產品。?
全天候呼吸閥適用于儲存閃點低于28 ℃的甲類油品和閃點低于60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。 全天候呼吸閥可與ZGB-1波紋儲罐阻火器配套使用。如需要帶阻火裝置呼吸閥，請選用ZFQ-1防爆阻火呼吸閥。
| 壓力|等級 | A | B | C | D | E |
|---|---|---|---|---|---|
| 正壓 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
| 負壓 | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) |
| 公稱通徑 (mm) | 安裝尺寸 | ||||
|---|---|---|---|---|---|
| D | K | L | H | n×φ | |
| DN25 | 115 | 85 | 160 | 165 | 4×14 |
| DN32 | 135 | 100 | 180 | 185 | 4×18 |
| DN40 | 145 | 110 | 190 | 190 | 4×18 |
| DN50 | 160 | 125 | 220 | 220 | 4×18 |
| DN80 | 195 | 160 | 270 | 260 | 8×18 |
| DN100 | 215 | 180 | 310 | 280 | 8×18 |
| DN150 | 280 | 240 | 380 | 330 | 8×22 |
| DN200 | 335 | 295 | 450 | 380 | 12×22 |
| DN250 | 395 | 350 | 520 | 420 | 12×22 |
| DN400 | 565 | 515 | 670 | 520 | 16×26 |
為了確保呼吸閥的性能達到完全使用的目的。呼吸閥在半年進行檢查和保養。
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿閥環接觸有無損傷。
2、重新安裝壓力閥盤時，要保證接觸面嚴密，導桿升降靈活。
3、起用新的呼吸閥時，必須清除閥盤間的防震物，該閥一定要垂直安裝。
