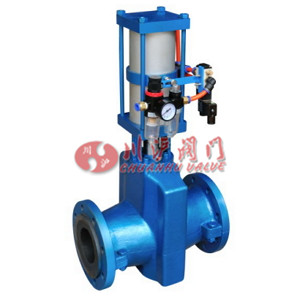

氣動管夾閥由閥體、 橡膠管套、 閥桿、 上下壓板、 拉桿、 氣動頭等零件組成。
工作原理:
氣動頭通氣時， 使閥桿向下運動來帶動上下壓板以壓縮管套進行關閉， 反之即行開啟。 壓板在拉桿之間上下往復運動完成閥
門開閉工作。
安裝及維護:
1）本閥門在管道上任意安裝， 沒有介質流向限制。2)本閥門維護成本低， 沒有需要定期更換的閥座、 密封填料、 密
封圈或伸縮管膠管是管夾閥唯一需要更換的零件，一旦更換了膠管， 閥門就像新閥門一樣。 本閥門很少需要其他零件庫存。
| 閥體 | 鋁合金、鑄鐵、碳鋼 |
|---|---|
| 套管 | 橡膠 |
| 壓板 | 鑄鐵 |
| 拉桿 | 鑄鐵 |
| 托架 | 球墨鑄鐵 |
| 手輪 | 鑄鐵 |
| 耐溫 | ≤80℃ |
| 適用介質 | 礦漿、磨料、干濕型粉塵類 |
| 公稱通徑 （DN） | 公稱壓力 （MPa） | 工作壓力 （MPa） | L | L1 | D | D1 | Z-Φ | H | A | 重量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 | |||
| 32 | 165 | 145 | ＊140 | 100 | 4-18 | |||||
| 40 | 190 | 157 | ＊150 | 110 | 4-18 | |||||
| 50 | 210 | 160 | 160 | 125 | 4-18 | |||||
| 65 | 250 | 199 | 180 | 145 | 4-18 | |||||
| 80 | 300 | 222 | 195 | 160 | 4-18 | |||||
| 100 | 350 | 250 | 215 | 180 | 8-18 | |||||
| 125 | 430 | 318 | 245 | 210 | 8-18 | |||||
| 150 | 500 | 350 | 280 | 240 | 8-23 | 1000 | 265 | |||
| 200 | 0.4 | 0.4 | 650 | 446 | 335 | 295 | 8-23 | 1174 | 330 | |
| 250 | 800 | 516 | ＊395 | 350 | 12-23 | |||||
| 300 | 950 | 562 | ＊445 | 400 | 12-23 | |||||
| 采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa） | ||||||||||
