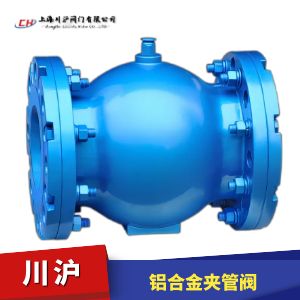

GJ841X鋁合金夾管閥由閥體、橡膠管套、閥蓋等零件組成。控制介質未輸入時，橡膠管套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態.因?yàn)楣芴變?nèi)有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因?yàn)榱黧w壓力而變化.當控制介質進入管套與閥體之間的空腔時，橡膠管套在介質壓力下變形截流。
①本閥門在管道上任意安裝，沒有介質流向限制。
②本閥門維護成本低，只需根據實際使用情況更換橡膠管套。
| 閥體材質 | 鑄鐵、鑄鋼WCB |
|---|---|
| 公稱通徑 | DN40~DN300 |
| 公稱壓力 | PN6 bar |
| 閥門類型 | 直通式 |
| 連接方式 | 法蘭連接 |
| 適用工況 | 中等濃度的酸、任意濃度的堿鹽、漿料，易結垢、含顆粒的介質 |
| 驅動方式 | 壓縮氣源 |
| 控制方式 | 開關型、調節型 |
1、全通徑，無流量限制
2、在中心線關閉，提高閥套壽命
3、僅閥套與介質接觸，僅有一個易磨損部件
4、自清潔功能，不卡塞
5、閥套材料有多種選擇，滿足介質需要
6、堅固的設計，維修服務間隔延長
7、專為含有腐蝕性、研磨性的工況設計
夾管閥內膽是夾管閥中唯一與介質接觸的部件，是夾管閥中最重要的部件，是夾管閥的“核心所在”，是任何夾管閥耐磨、耐腐蝕、承壓和抗曲撓等多種冋題的關鍵所在。夾管閥的質量取決于內膽的質量。上海川滬閥門夾管閥內膽采用頂級原料，先進技術工藝保證了其高耐磨、強防腐和更長的使用壽命。

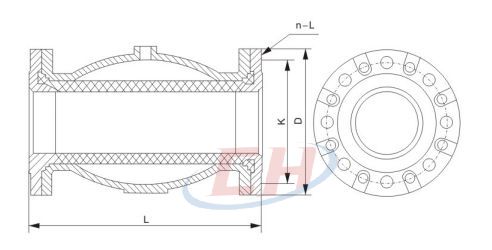

| 公稱通徑 (DN) |
L | H | D | K | n-L |
|---|---|---|---|---|---|
| DN40 | 150 | 40 | 145 | 110 | 4-18 |
| DN50 | 180 | 60 | 160 | 125 | 4-18 |
| DN65 | 180 | 60 | 180 | 145 | 4-18 |
| DN80 | 220 | 75 | 195 | 160 | 4-18 |
| DN100 | 280 | 95 | 215 | 180 | 8-18 |
| DN125 | 345 | 120 | 245 | 210 | 8-18 |
| DN150 | 414 | 145 | 280 | 240 | 8-23 |
| DN200 | 550 | 182 | 335 | 295 | 8-23 |
| DN250 | 680 | 229 | 390 | 350 | 12-23 |
| DN300 | 820 | 278 | 440 | 400 | 12-23 |
◆更換內襯套、清潔夾管閥或進行其它任何操作之前，一定要關閉氣源供應，并要斷開近制氣的連接。
◆在夾管閥運行時，一定要確保身體部位、工具或其它特體與之接觸。
◆在閥門接觸到到輸送介質/產品之前，要了解并遵照安全數據表中的說明。
◆當介質的輸送溫度較高時，不要觸摸夾管閥（有造成灼傷的危險）
◆只有在設備已經關機并處于無壓狀態時，允許拆卸夾管閥。
◆為防止夾管閥的最大允許工作壓力/控制壓力過載，設備中須安裝配備壓力限制器和安全閥。
◆不穩定氣體，不能作工作介質使用。
◆請注意，應用的介質或隨夾管閥應用環境的不同，有產生靜電的可能。
◆選用夾管閥材料，除要考慮閥門本身的使用壽命，還要考慮驅動部件（氣路控制、電磁閥等），一旦內襯套發生損壞，介質有可能進入到控制線路中去。
